Datenübertragung vom C= 64 zum PC

Um C= 64-Spiele und Programme von den alten 5,25 Zoll-Disketten auf moderne PC´s zu bekommen braucht man erstens eine Commodore Floppy und ein spezielles Transferkabel zum Anschluss der Floppy an den Parallelport des PC´s und die entsprechende Transfersoftware. Hierzu empfehle ich das allseits beliebte Freeware-Programm Starcommander. Das Kabel kann man bei einigen Onlineversendern bestellen, doch ich empfehle den Selbstbau, da dies um einiges günstiger ist.



Bau des Transferkabels:

Materialien:
25 poliger sub-D-Stecker zum Anschluss an den PC
5-poliges abgeschirmtes Kabel
6-poliger DIN-Stecker zum Anschluss an die Floppy


Bauanleitung:

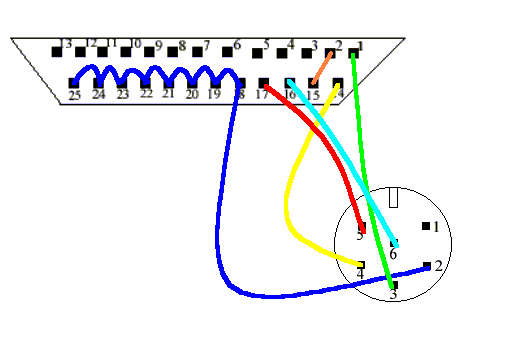

Mit dem fünfpoligen Kabel die Anschlüsse wie folgt verbinden



DIN Stecker

Parallelstecker

Pin 1

 /

Pin 2

18,19,20,21,22,23,24,25

Pin 3

1

Pin 4

14

Pin 5

17

Pin 6

16

außerdem noch Pin 2 und 15 des Parallelsteckers miteinander verbinden!!!



Serielle I/O Pinbelegung

Pin

Signal
1 Serial SRQIN
2 GND
3 Serial ATN In / Out
4 Serial CLK In / Out
5 Serial Data In / Out
6 Reset


Bedienung:

Das Kabel an den DIN-Port der Floppy und an den Parallelport des PC´s anschließen. Erst dann PC und Floppy anschalten.

Den Starcommander laden und die Datei scsetup.exe ausführen. Dort
dann der SPP-Modus für den Parallelport eingestellt werden. ACHTUNG!!!: Wenn der Parallelport auf ECP/EPP eingestellt ist funktioniert die I/O Verbindung nicht.

Um den Inhalt der in das Floppy-Drive eingelegten Diskette zu betrachten drückt man im Hauptfenster des Starcommanders [Alt]+[F1] und anschließend 8.
Nun kann man die Daten von der Diskette herunterladen und Beispielsweise in einem Emulator ausführen.
